技術特點

1.     采用大功率固態器件開關電源，利用串聯諧振原理在試品上形成正弦波高電壓，勵磁變輸出電壓無需太高，可兼顧進行容性試品交流耐壓試驗。

2.     效率高，達98%，1000MVA/500kV變壓器局放試驗，500kVA供電容量綽綽有余；發熱少，噪聲低，不大于60dB。

3.     可靠性高，放電、過壓等各種保護狀態下，設備安全可靠

技術參數

1.     海拔高度：≤3000m

2.     輸入電壓：380V±10% 三相

3.     試驗電壓：0～70kV

4.     加壓功率：0～500kW

5.     電抗器總?cè)萘浚?/span>525～2100kvar

6.     試驗頻率：100～300Hz

7.     工作制：連續180min

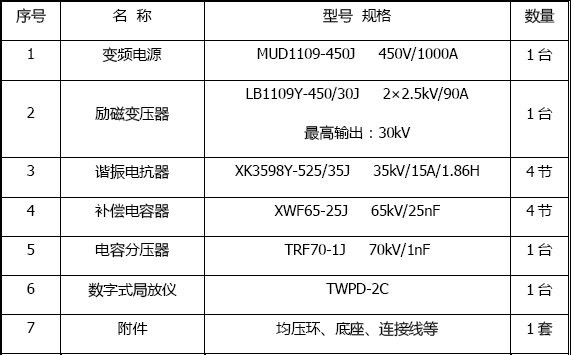

典型配置

裝置的適用范圍及試驗規范

500kV/1000MVA及以下主變局部放電及感應耐壓試驗
